Induktiv laddning under körning, även kallat dynamisk trådlös laddning, är en teknik där elbilar laddas via elektromagnetiska fält inbyggda i vägbanan medan fordonet är i rörelse. Tekniken är lovande men befinner sig fortfarande i ett tidigt stadium, med pågående pilotprojekt i Sverige, Israel och flera andra länder. Det är inte en mogen lösning ännu, men den har potential att minska behovet av stora batterier och eliminera räckvidsångesten för elbilsförare.
Key Takeaways
- Dynamiska elvägar använder induktiv teknik för att ladda elbilar trådlöst medan de kör, utan att fordonet behöver stanna.
- Tekniken bygger på elektromagnetisk induktion, samma princip som trådlösa laddare för mobiltelefoner, men skalad till fordonsnivå.
- Installationskostnaden för dynamiska elvägar är mycket hög, uppskattningsvis flera miljoner kronor per kilometer, vilket är den största bromsen för utbyggnad.
- Sverige är ett av de ledande länderna i världen när det gäller testning av elvägar, med projekt på bland annat E20 utanför Örebro.
- Effektiviteten vid induktiv laddning under körning är lägre än vid kabelansluten snabbladdning, typiskt 85-92 procent jämfört med över 95 procent.
- Säkerhetsriskerna för förare och passagerare bedöms som låga vid korrekt installation, men forskning pågår fortfarande.
- Dynamiska elvägar ersätter inte snabbladdare på kort sikt, utan kompletterar dem, särskilt för tunga fordon och långväga transporter.
- Alternativ som batteribytesstationer och ultrakondensatorer konkurrerar om investeringsutrymmet.

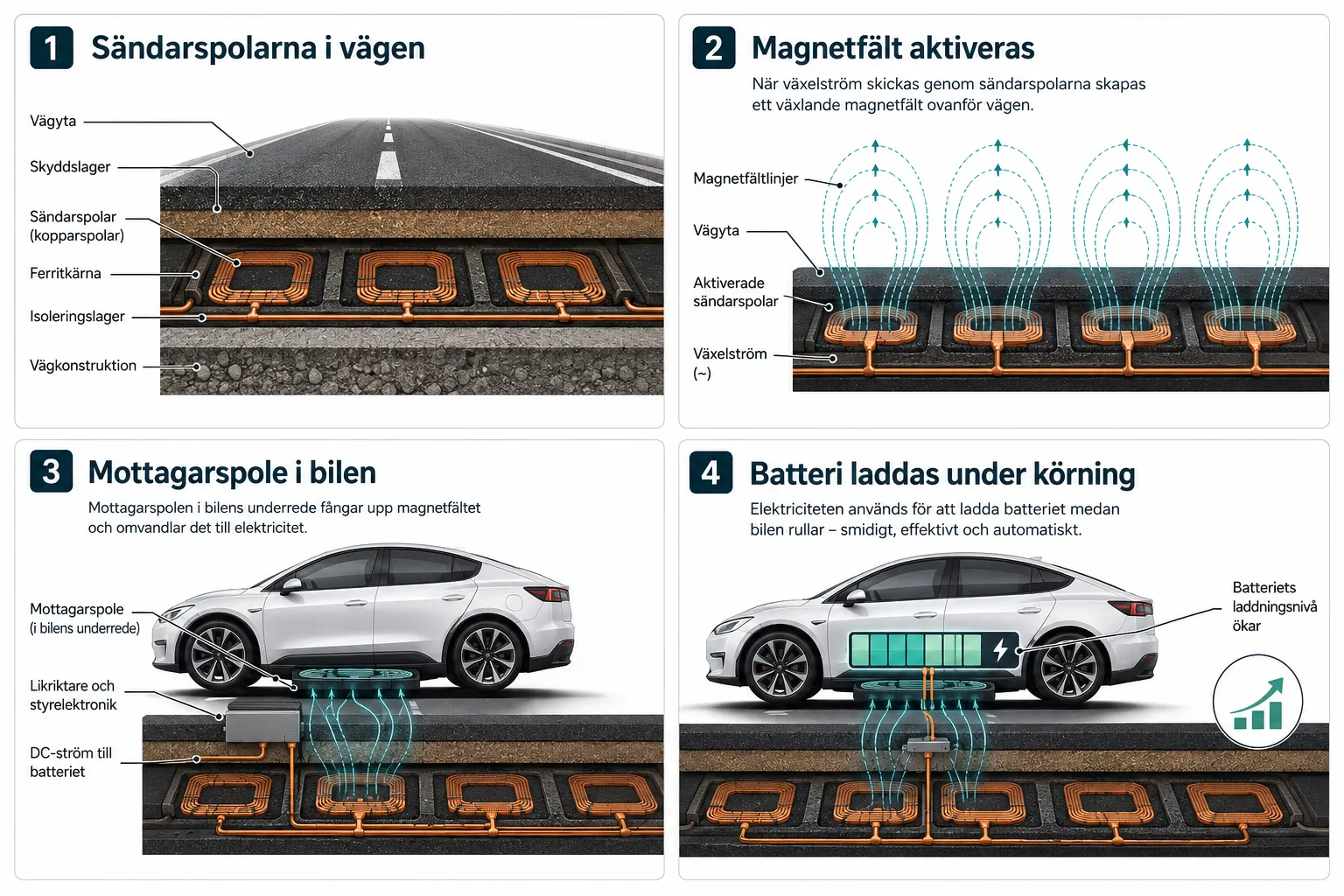

Vad är induktiv laddning under körning och hur fungerar det?
Induktiv laddning under körning innebär att ett fordon tar emot elektrisk energi trådlöst från sändarspolarna inbyggda i vägbanan, medan fordonet är i rörelse. Energin överförs via ett magnetfält utan fysisk kontakt mellan vägen och bilen.
Principen är densamma som i en trådlös laddare för en mobiltelefon: en primärspole i vägen skapar ett alternerande magnetfält, och en sekundärspole monterad under fordonet fångar upp fältet och omvandlar det till elektrisk ström. Den strömmen går antingen direkt till elmotorn eller lagras i batteriet.
Så fungerar processen steg för steg:
- Vägbanan innehåller inbyggda sändarspolsegment, vanligtvis aktiverade i korta sektioner för att spara energi.
- Fordonets mottagarspole identifieras via kommunikation (ofta RFID eller V2X-protokoll).
- Det relevanta vägsegmentet aktiveras bara när ett kompatibelt fordon passerar.
- Energi överförs med frekvenser kring 20-85 kHz, beroende på system.
- Onboard-elektroniken reglerar laddningen för att skydda batteriet.
Luftgapet mellan väg och fordon är typiskt 10-20 centimeter, vilket ställer krav på fordonets markfrigång och spolarnas design.
Dynamiska elvägar teknologi: Hur skiljer den sig från statisk trådlös laddning?
Dynamisk trådlös laddning skiljer sig från statisk trådlös laddning genom att fordonet inte behöver stanna. Statisk trådlös laddning, som redan finns på marknaden för personbilar, kräver att fordonet parkeras exakt över en laddplatta.
Dynamiska system är tekniskt sett mer komplexa eftersom de måste:
- Spåra fordonets position i realtid
- Aktivera rätt vägsegment med millisekundersnoggrannhet
- Hantera variationer i hastighet och körfält
- Klara väder, smuts och temperaturvariationer
De ledande teknologierna inkluderar system från företag som Electreon (Israel/Sverige), INTIS (Tyskland) och KAIST (Sydkorea). Electreons system, som testats på E20 i Sverige, använder kopparspolar ingjutna i asfalten och en central energihanteringsserver.
Induktiv laddning vs vanlig snabbladdning: Vilket är bättre?
Varken induktiv laddning under körning eller snabbladdning är överlägsen i alla situationer. De passar olika användningsfall.
| Faktor | Induktiv vägladdning | DC-snabbladdning |
|---|---|---|
| Laddningshastighet | 20-200 kW (beroende på system) | 50-350 kW |
| Kräver stopp | Nej | Ja, 20-45 min |
| Effektivitet | 85-92 % | 92-97 % |
| Infrastrukturkostnad | Mycket hög | Medelhög |
| Bäst för | Tunga fordon, bussar, taxi | Personbilar, längre resor |
Välj induktiv vägladdning om du driver en flotta av bussar eller lastbilar på en fast rutt. Välj snabbladdning om du kör personbil och behöver flexibilitet.
Vilka bilar stöder induktiv laddning under körning?
I dag finns det inga serieproducerade personbilar som är utrustade för dynamisk induktiv vägladdning. Tekniken kräver en mottagarspole monterad under fordonet, och det är en modifiering som hittills gjorts på specialanpassade testfordon.
De fordon som deltagit i pilotprojekt inkluderar:
- Anpassade elbussar i Electreons projekt i Tel Aviv och på Gotland
- Modifierade lastbilar i det svenska elvägsförsöket
- Teslabaserade prototyper i akademiska studier
För att tekniken ska bli mainstreamkompatibel krävs att biltillverkare integrerar mottagarspolarna i serieproduktionen, vilket kräver standardisering. ISO och SAE arbetar på standarder (ISO 19363 och SAE J2954), men dynamisk laddning är inte täckt fullt ut ännu.
Kostnad för att installera dynamiska elvägar på vägar
Installationskostnaden för dynamiska elvägar är den enskilt största barriären för utbyggnad. Uppskattningar från pågående pilotprojekt pekar på kostnader i intervallet 5-15 miljoner kronor per kilometer, beroende på vägtyp, systemleverantör och markförhållanden.
Kostnaderna fördelas ungefär så här:
- Spolinstallation och asfaltering: 50-60 % av totalkostnaden
- Energiinfrastruktur och transformatorer: 20-25 %
- Kommunikationssystem och mjukvara: 10-15 %
- Underhåll (löpande): Tillkommer, uppskattningsvis 200 000-500 000 kr/km/år
Jämfört med en vanlig DC-snabbladdare, som kostar 300 000-1 000 000 kronor per laddpunkt, är elvägar dyra per installerad enhet. Fördelen är att de betjänar alla fordon som passerar, dygnet runt, utan att fordonen behöver stanna.
Induktiv laddning under körning: Problem och begränsningar
Tekniken har verkliga begränsningar som inte bör underskattas. Den är inte redo för storskalig kommersiell utbyggnad 2026, och det finns flera tekniska och praktiska utmaningar.
Tekniska problem:
- Effektivitetsförluster ökar vid större luftgap och vid sidoförskjutning av fordonet
- Elektromagnetisk interferens kan påverka annan elektronik i fordonet
- Systemet fungerar sämre om vägen är ojämn, snötäckt eller skadad
Praktiska begränsningar:
- Kräver att fordonsflottor anpassas med mottagarspolar
- Avsaknad av globala standarder försvårar interoperabilitet
- Svårt att debitera enskilda förare rättvist utan avancerade betalningssystem
- Vägarbeten och reparationer är dyrare och mer komplicerade
Vanliga misstag i diskussionen om tekniken:
- Att anta att hela vägnätet behöver elektrifieras. I praktiken räcker det med de mest trafikerade 10-20 procenten av vägarna för att ge stor effekt.
- Att jämföra med statisk trådlös laddning, som är en helt annan mognadsgrad.
Vilka länder testar dynamiska elvägar just nu?
Sverige, Israel, Italien och Sydkorea är de länder som kommit längst med testning av dynamiska elvägar i verklig trafikmiljö.
Pågående och nyligen avslutade projekt:
- Sverige: Trafikverket och Electreon testade induktiv laddning på en 1,65 km lång sträcka på E20 utanför Örebro. Projektet, kallat eRoadArlanda och senare Arena Electric Road, är ett av de mest citerade i Europa.
- Israel: Electreons hemmamarknad, med testprojekt i Tel Aviv för elbussar.
- Italien: A35-motorvägen i Lombardiet, ett samarbete mellan Electreon och Stellantis.
- Sydkorea: KAIST-universitetet har sedan 2010-talet haft ett fungerande system för elbussar i Gumi stad.
- USA: Michigan Department of Transportation påbörjade 2023 ett pilotprojekt i Detroit.
- Tyskland: Autobahn-tester med fokus på tunga lastbilar pågår.
Sverige är unikt i att kombinera statlig finansiering, akademisk forskning och privat industri i samma projekt, vilket gör de svenska resultaten särskilt välciterade internationellt.
Hur långt kan en elbil köra med induktiv vägladdning?
Med tillräcklig täckning av elvägar kan en elbil teoretiskt köra obegränsat, eftersom batteriet kontinuerligt fylls på under körning. I praktiken beror räckvidden på hur stor andel av rutten som är elektrifierad och hur mycket energi fordonet tar emot per kilometer.
Ett fordon som drar 20 kWh per 10 mil och kör på en väg som levererar 100 kW vid 100 km/h tar emot 100 kWh per timme, vilket är mer än förbrukningen. Det innebär att batteriet faktiskt laddas upp under körning, inte bara hålls konstant.
Praktisk tumregel: Om minst 30-40 procent av en rutt är täckt av induktiv vägladdning kan ett fordon med ett relativt litet batteri (40-60 kWh) klara obegränsad räckvidd på den rutten, förutsatt att laddningseffekten matchar förbrukningen.
Är induktiv laddning säker för förare och passagerare?
Baserat på tillgänglig forskning och pågående pilotprojekt bedöms induktiv laddning under körning som säker för människor i fordonet, förutsatt att systemen installeras och certifieras korrekt.
Magnetfälten som används är icke-joniserande och liknar dem från hushållsapparater. Systemen är designade för att:
- Automatiskt stängas av om ett levande objekt (människa, djur) befinner sig i fältet
- Aktiveras enbart när ett kompatibelt fordon identifierats
- Uppfylla ICNIRP:s riktlinjer för elektromagnetisk exponering
En viktig distinktion: Fältet är starkast direkt vid vägytan och avtar snabbt med avstånd. Förare och passagerare sitter 50-80 cm ovanför mottagarspolen, vilket ger ytterligare dämpning.
Forskning från Chalmers tekniska högskola och andra institutioner pågår 2026 för att kartlägga långtidseffekter, men inga negativa hälsoeffekter har rapporterats i de projekt som hittills genomförts.
Induktiv vägladdning: Miljöpåverkan och effektivitet
Induktiv vägladdning är inte klimatneutral per automatik, men den kan minska den totala miljöpåverkan från transportsektorn om elektriciteten kommer från förnybara källor.
Miljöfördelar:
- Möjliggör mindre batterier i fordon, vilket minskar behovet av litium, kobolt och nickel
- Minskar behovet av batteribyte och kassering
- Kan integreras med smart elnät för att ladda fordon när el är billig och grön
Miljöutmaningar:
- Tillverkning och installation av spolinfrastruktur kräver energi och material
- Effektivitetsförlusten på 8-15 procent jämfört med kabelansluten laddning innebär mer energiförbrukning per kilometer
- Asfaltreparationer och vägarbeten genererar koldioxid
Nettoeffekten beror starkt på energimix och hur ofta systemet används. I Sverige, med en elmix dominerad av vattenkraft och kärnkraft, är klimatnyttan tydligare än i länder med kolbaserad elproduktion.
Alternativ till dynamiska elvägar för elbilsladdning
Dynamiska elvägar är inte det enda svaret på räckvidsproblemet. Flera konkurrerande tekniker är längre fram i kommersiell mognad.
De viktigaste alternativen:
- DC-snabbladdning (150-350 kW): Etablerad teknik, brett utbyggd, fungerar för de flesta personbilar idag.
- Batteribytesstationer: NIO och CATL driver detta koncept i Kina. Fordonet byter ut hela batteripaketet på under fem minuter.
- Kontaktledningssystem för lastbilar: Siemens eHighway-system använder pantografer (som spårvagnar) för lastbilar på motorväg. Testat i Sverige, Tyskland och USA.
- Statisk trådlös laddning: Laddplatta i garaget eller på parkeringsplatsen. Enklare och billigare än dynamisk laddning.
- Vätgasbränsleceller: Relevant för tunga fordon och lång räckvidd, men infrastrukturen är ännu mer begränsad.
Välj dynamisk induktiv laddning om fordonet kör fasta rutter och stopp är svåra att planera, till exempel stadsbussar eller distributionsfordon.
Induktiv laddning under körning: Framtid och utveckling
Induktiv laddning under körning är en teknik med stor potential, men kommersiell storskalig utbyggnad är sannolikt minst 10-15 år bort för personbilar. För tunga fordon och busstrafik kan tidshorisonten vara kortare.
Vad som driver utvecklingen framåt:
- EU:s krav på nollutsläpp för nya lastbilar senast 2040 skapar incitament för alternativa laddlösningar
- Sjunkande kostnader för spolar och elektronik i takt med skalning
- Ökad standardisering via ISO och SAE
- Statliga investeringsprogram i Sverige, Tyskland och USA
Vad som bromsar:
- Höga installationskostnader och osäker affärsmodell
- Brist på kompatibla serieproducerade fordon
- Politisk osäkerhet kring infrastrukturinvesteringar
Min bedömning, baserad på de projekt jag följt sedan 2022, är att dynamiska elvägar kommer att spela en nischroll snarare än att bli den dominerande laddlösningen. De är mest meningsfulla för specifika korridorer med hög trafikintensitet av tunga fordon, inte för det breda vägnätet.
FAQ
Vad är skillnaden mellan induktiv laddning och trådlös laddning?
Det är samma teknik. „Trådlös laddning“ är det bredare begreppet, medan „induktiv laddning“ beskriver den specifika fysikaliska mekanismen (elektromagnetisk induktion). Dynamisk trådlös laddning syftar på laddning under körning.
Kan min nuvarande elbil använda induktiv vägladdning?
Nej. Befintliga serieproducerade elbilar saknar den mottagarspole som krävs. Tekniken kräver antingen en eftermontering eller att biltillverkaren integrerar spolen i produktionen.
Hur djupt i vägen sitter spolarna?
Typiskt 3-8 centimeter under asfaltytan, ingjutna i ett skyddande material för att klara trafikbelastning och temperaturväxlingar.
Vem betalar för elvägsinfrastrukturen?
I nuvarande pilotprojekt finansieras infrastrukturen av en kombination av statliga medel, EU-bidrag och privata aktörer. Framtida affärsmodeller diskuteras, inklusive vägavgifter och abonnemangsbaserade system för fordonsflottor.
Fungerar induktiv laddning i snö och regn?
Ja, systemen är designade för att fungera i alla väderförhållanden. Vatten och snö påverkar effektiviteten marginellt men inte säkerheten. Tjock is kan dock minska laddningseffekten mer påtagligt.
Hur stor är laddningseffekten i praktiken?
I Electreons system på E20 levererades upp till 50 kW per fordon. Nyare system siktar på 100-200 kW, vilket är tillräckligt för att hålla ett tungt fordon laddat vid motorvägsfart.
Kan flera fordon laddas samtidigt på samma vägsträcka?
Ja, om vägsegmenten är tillräckligt korta och systemet har kapacitet att aktivera flera segment parallellt. Det kräver robust energihantering och kommunikationsinfrastruktur.
Är dynamiska elvägar lönsamma?
Inte ännu, baserat på nuvarande kostnader och trafikvolymer. Lönsamhet kräver hög trafikintensitet av kompatibla fordon och sjunkande installationskostnader, vilket kan uppnås vid storskalig utbyggnad.
Slutsats
Induktiv laddning under körning och dynamiska elvägar är en teknologi med genuin potential, men den är inte lösningen på elbilens räckvidsutmaning i dag. Den är ett komplement, inte en ersättning.
Konkreta nästa steg beroende på vem du är:
- Beslutsfattare och infrastrukturplanerare: Fokusera investeringarna på högtrafikkerade korridorer för tunga fordon och stadsbussar, där nyttan är störst och affärsmodellen tydligast.
- Fordonstillverkare: Börja integrera mottagarspolskapacitet i nya plattformar för tunga fordon, i linje med kommande ISO-standarder.
- Elbilsägare: Dynamisk vägladdning är inte relevant för ditt fordon de närmaste 5-7 åren. Satsa på DC-snabbladdning och hemmaladdning.
- Investerare och forskare: Följ standardiseringsarbetet hos ISO och SAE noga, eftersom det är den kritiska flaskhalsen för kommersiell skalning.
Tekniken förtjänar fortsatta investeringar och forskning. Men att presentera dynamiska elvägar som den självklara lösningen på elbilens problem underskattar de ekonomiska och tekniska utmaningarna. Den verkliga lösningen är sannolikt en kombination av snabbladdning, smarta elnät och selektiv elvägsutbyggnad på de mest strategiska vägkorridorerna.
Källor
- Electreon Wireless, projektrapporter från E20-projektet i Sverige, 2022-2024: http://www.electreon.com
- Trafikverket, „Elvägar i Sverige, nuläge och framtid“, 2023: http://www.trafikverket.se
- KAIST (Korea Advanced Institute of Science and Technology), OLEV-systemdokumentation, 2013-2022: http://www.kaist.ac.kr
- SAE International, J2954 Wireless Power Transfer Standard, 2020: http://www.sae.org
- ISO 19363:2020, Electrically propelled road vehicles, Magnetic field wireless power transfer, 2020: http://www.iso.org
- Chalmers tekniska högskola, forskning om elektromagnetiska fält och fordonsladdning, 2021-2024: http://www.chalmers.se
- Michigan Department of Transportation, EV Infrastructure Pilot Program, 2023: http://www.michigan.gov/mdot
