Prediktivt underhåll för spårbunden trafik innebär att sensorer monterade på tåg och spårinfrastruktur kontinuerligt samlar in data om komponenternas tillstånd, och att algoritmer analyserar denna data för att förutsäga fel innan de inträffar. Resultatet är färre oplanerade stopp, kortare förseningar och lägre underhållskostnader jämfört med traditionellt schemalagt underhåll. Tekniken är i dag tillgänglig för både moderna och äldre järnvägssystem.
Key Takeaways
- Prediktivt underhåll använder realtidsdata från sensorer för att förutsäga komponentfel dagar eller veckor i förväg, inte bara reagera på dem.
- De vanligaste sensortyperna inkluderar vibrationssensorer, temperatursensorer, akustiska sensorer och hjulprofilmätare.
- Järnvägsoperatörer som implementerat prediktivt underhåll rapporterar minskade oplanerade stopp med upp till 30-50 procent (Deutsche Bahn, 2022).
- Kostnaden för implementering varierar kraftigt beroende på nätverksstorlek och befintlig infrastruktur, men ROI uppnås typiskt inom 2-4 år.
- Prediktivt underhåll är mer kostnadseffektivt än schemalagt underhåll på lång sikt, men kräver en initial investering i hårdvara, mjukvara och utbildning.
- Äldre tågsystem kan uppgraderas med eftermonterade sensorer utan att byta ut hela fordon.
- De vanligaste implementeringsproblemen är datakvalitet, systemintegration och kompetensbrist hos underhållspersonal.
- Implementeringstiden för ett medelstort järnvägsnät är typiskt 12-24 månader för en fullständig driftsättning.
Vad är prediktivt underhåll för tåg och hur fungerar det?
Prediktivt underhåll för tåg är en metod där sensordata analyseras löpande för att förutsäga när en komponent kommer att behöva bytas ut eller repareras, innan ett faktiskt fel uppstår. Till skillnad från reaktivt underhåll (åtgärda när något går sönder) eller schemalagt underhåll (åtgärda enligt fast intervall) bygger prediktivt underhåll på faktiskt komponenttillstånd.
Processen fungerar i tre steg:
- Datainsamling, Sensorer monterade på hjul, bogier, bromsar, motorer och spår samlar in data om vibrationer, temperatur, ljud och geometri i realtid.
- Dataanalys, Maskininlärningsalgoritmer och statistiska modeller jämför insamlad data med historiska mönster för att identifiera avvikelser som föregår fel.
- Åtgärd, Underhållspersonal får en varning med tillräckligt lång ledtid för att planera ett kontrollerat underhållsstopp, utan att störa trafiken.
Vanligt misstag: Många järnvägsoperatörer tror att prediktivt underhåll kräver att man byter ut hela fordonsflottan. I praktiken kan sensorer eftermonteras på befintliga fordon till en bråkdel av kostnaden för nya tåg.

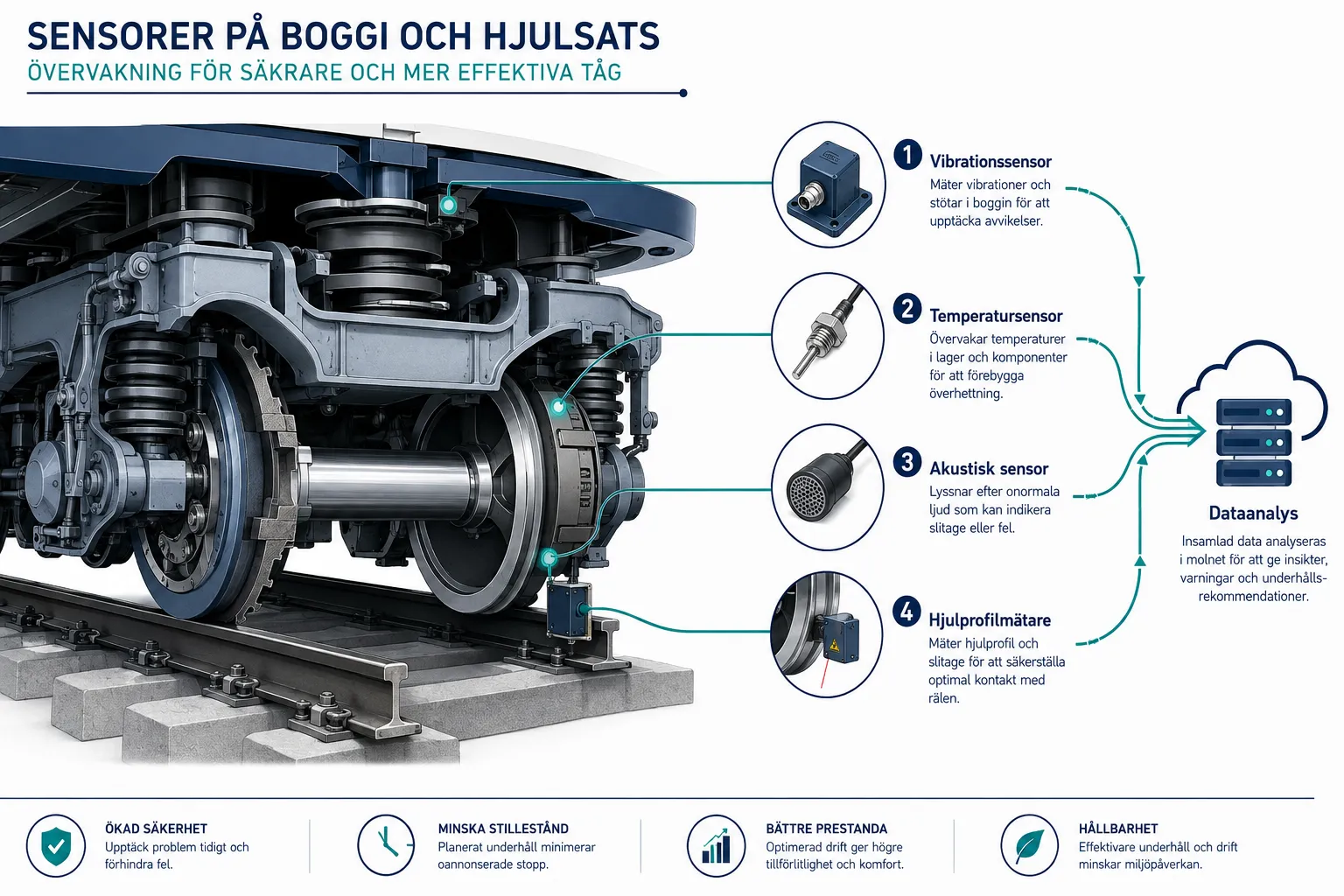

Vilka sensorer används vid prediktivt underhåll för spårbunden trafik?
Sensorvalet beror på vilka komponenter som övervakas, men de fyra vanligaste typerna täcker de flesta kritiska felpunkter i ett järnvägssystem.
De fyra primära sensortyperna:
| Sensortyp | Mäter | Vanlig placering |
|---|---|---|
| Vibrationssensor (accelerometer) | Mekaniska vibrationer, obalans | Bogier, lager, hjulaxlar |
| Temperatursensor (termoelement/IR) | Överhettning i lager och bromsar | Bromssystem, motorer, lager |
| Akustisk sensor (mikrofon/AE) | Ovanliga ljud från slitage | Hjul, räls, kontaktledning |
| Hjulprofilmätare (laser/optisk) | Hjulgeometri och slitage | Stationära mätpunkter längs spåret |
Utöver dessa används även:
- GPS och rörelsesensorer för att koppla fel till specifika spåravsnitt.
- Strömgivare för att övervaka elektriska system och kontaktledningar.
- Trycksensorer i bromssystem och hydraulik.
Välj vibrationssensorer om du prioriterar tidig detektion av lagerslitage och obalans i hjulaxlar, eftersom dessa fel är vanliga och kan leda till allvarliga urspårningsrisker om de missas.
Hur kan prediktivt underhåll minska tågförseningar?
Prediktivt underhåll för spårbunden trafik minskar förseningar genom att eliminera oplanerade stopp, som är den enskilt största orsaken till akuta förseningar i järnvägstrafik. När ett fel förutsägs i god tid kan operatören planera underhåll under nattens driftstopp eller under perioder med lägre trafikbelastning.
Deutsche Bahn rapporterade 2022 att deras prediktiva underhållsprogram „Railigent“ minskade oplanerade stopp med cirka 30 procent på de linjer där systemet var fullt implementerat. Network Rail i Storbritannien publicerade liknande siffror för sin infrastrukturmonitorering.
Konkreta mekanismer för förseningsreduktion:
- Hjulslitage detekteras veckor innan hjulet når kritisk geometri, vilket möjliggör byte vid planerat stopp.
- Lageröverhettning identifieras tidigt och förhindrar akuta axelbrott som annars kräver bärgning.
- Spårgeometriavvikelser flaggas automatiskt och prioriteras för rätt underhållsinsats.
- Bromsfel förutsägs och åtgärdas innan de påverkar trafikförmågan.
Prediktivt underhåll kontra schemalagt underhåll för tåg
Schemalagt underhåll ersätter komponenter enligt fasta intervall oavsett faktiskt tillstånd. Prediktivt underhåll ersätter komponenter baserat på faktisk förslitning. Båda metoderna har sin plats, men de passar olika situationer.
Välj schemalagt underhåll om:
- Kostnaden för en sensor överstiger kostnaden för att byta komponenten regelbundet.
- Komponenten är billig och lätt att byta.
- Konsekvenserna av ett oväntat fel är låga.
Välj prediktivt underhåll om:
- Komponenten är dyr att byta och har lång leveranstid.
- Ett oplanerat fel orsakar stora trafikstörningar.
- Komponenten har variabelt slitage beroende på körförhållanden.
I praktiken använder de flesta moderna järnvägsoperatörer en kombination: schemalagt underhåll för enkla förbrukningsdelar och prediktivt underhåll för kritiska komponenter som lager, hjul, bromsar och motorer.
Hur noggranna är sensorer vid förutsägelse av tågfel?
Moderna sensorsystem för järnväg uppnår i välkonfigurerade miljöer en detektionsnoggrannhet på 85-95 procent för de vanligaste feltyperna, enligt forskning publicerad av International Union of Railways (UIC, 2021). Noggrannheten beror på sensortyp, datakvalitet och hur väl maskininlärningsmodellen är tränad på lokala driftförhållanden.
Faktorer som påverkar noggrannheten:
- Träningsdata: Modeller som tränats på data från liknande fordonstyper och klimatförhållanden presterar bättre.
- Sensorunderhåll: Smutsiga eller felkalibrerade sensorer genererar brus som försämrar prediktionerna.
- Feltyp: Plötsliga katastrofala fel (t.ex. materialdefekter) är svårare att förutsäga än progressivt slitage.
Falsklarm är ett verkligt problem. För högt inställda varningströsklar leder till att underhållspersonal ignorerar varningar („varningströtthet“), vilket kan vara farligare än inga varningar alls. Kalibrering av trösklar är en kontinuerlig process, inte en engångskonfiguration.
Vilka är de vanligaste problemen vid implementering av prediktivt underhåll på järnväg?
De tre vanligaste hindren är datakvalitet, systemintegration och kompetensbrist. Dessa problem är lösbara men underskattas ofta i projektplaneringen.
Datakvalitet: Sensorer som monteras på fordon i aktiv drift utsätts för vibrationer, fukt och temperaturvariationer som kan påverka mätprecisionen. En robust sensorinstallation och regelbunden kalibrering är nödvändig.
Systemintegration: Äldre järnvägssystem använder ofta proprietära kommunikationsprotokoll som inte kommunicerar direkt med moderna IoT-plattformar. Middleware och API-lösningar krävs, vilket ökar projektkostnaden.
Kompetensbrist: Underhållspersonal som är vana vid schemalagt underhåll behöver utbildning i att tolka och agera på sensorbaserade varningar. Utan detta riskerar systemet att underutnyttjas.
Ytterligare utmaningar:
- Cybersäkerhet för uppkopplade järnvägssystem.
- Regulatoriska krav på validering av nya underhållsmetoder.
- Hantering av stora datamängder i realtid.
Vilka järnvägsbolag använder prediktivt underhåll framgångsrikt?
Flera stora järnvägsoperatörer har implementerat prediktivt underhåll i stor skala med dokumenterade resultat.
Deutsche Bahn (Tyskland): Siemens Railigent-plattformen övervakar över 300 ICE-tåg och har enligt Deutsche Bahn (2022) minskat oplanerade stopp med 30 procent och sparat hundratals miljoner euro i underhållskostnader.
Network Rail (Storbritannien): Använder stationära sensorer längs spåret för att övervaka hjulhälsa och spårgeometri i realtid, vilket reducerat spårrelaterade förseningar.
SJ och Trafikverket (Sverige): Trafikverket har sedan 2019 arbetat med sensorsystem för spårgeometriövervakning och Trafikverkets årsrapporter visar på minskade akuta spårarbeten tack vare tidig detektion.
SNCF (Frankrike): Implementerat prediktiv övervakning av TGV-flottans bromssystem och bogier, med fokus på att förlänga komponentlivslängden.
Vad kostar prediktivt underhåll för järnvägssystem?
Kostnaden varierar kraftigt och beror på nätverksstorlek, antal fordon, vald plattform och befintlig infrastruktur. Det finns ingen universalpris, men följande riktmärken ger en uppfattning.
Kostnadskategorier:
- Sensorhårdvara: 5 000-50 000 SEK per fordon beroende på antal sensorer och typ.
- Mjukvaruplattform och dataanalys: Ofta licensbaserat per fordon och år, eller som en molntjänst.
- Installation och integration: Vanligtvis den största engångskostnaden, särskilt för äldre system.
- Utbildning och förändringsledning: Underskattas ofta men är kritisk för att systemet ska användas korrekt.
ROI och fördelar:
Järnvägsoperatörer som implementerat prediktivt underhåll rapporterar typiskt ROI inom 2-4 år, drivet av:
- Minskade kostnader för akut reparation (akutarbeten är 3-5 gånger dyrare än planerat underhåll).
- Förlängd komponentlivslängd genom optimalt bytetillfälle.
- Minskade kostnader för förseningskompensation till passagerare.
- Ökad fordonstillgänglighet och därmed högre intäkter.
Kan prediktivt underhåll fungera på äldre tågsystem?
Ja, äldre tågsystem kan uppgraderas med eftermonterade sensorer utan att byta ut hela fordon eller driva- och styrsystem. Detta är en av de mest underskattade möjligheterna inom järnvägsunderhåll i dag.
Eftermontering innebär att sensorer fästs på befintliga komponenter (lager, bogier, bromsar) med trådlös kommunikation via 4G/5G eller dedikerade järnvägsnät. Data skickas till en molnbaserad analysplattform utan att fordonets ursprungliga styrsystem behöver modifieras.
Begränsningar med äldre system:
- Tillgång till monteringspunkter kan vara begränsad av fordonets konstruktion.
- Äldre fordon saknar ofta standardiserade datanätverk (som CAN-bus eller MVB) vilket försvårar integration med fordonets egna system.
- Validering av sensorsystemet mot gällande säkerhetsstandarder (EN 50126, EN 50128) krävs och tar tid.
Rekommendation: Börja med de mest kritiska komponenterna (lager och hjul) på de fordon som körs mest, och bygg ut systemet gradvis.
Hur lång tid tar det att implementera prediktivt underhåll för ett järnvägsnät?
En fullständig implementering för ett medelstort järnvägsnät tar typiskt 12-24 månader. Pilotprojekt på en delmängd av flottan kan driftsättas på 3-6 månader.
Typisk implementeringsfas:
- Behovsanalys och systemval (1-3 månader): Identifiera kritiska komponenter, utvärdera leverantörer och välj plattform.
- Pilotinstallation (2-4 månader): Montera sensorer på 5-20 fordon, konfigurera datainsamling och validera systemet.
- Modellträning (2-6 månader): Samla in tillräckligt med driftdata för att träna prediktionsmodellerna.
- Utrullning i full skala (6-12 månader): Installera på hela flottan, integrera med underhållssystem och utbilda personal.
- Kontinuerlig optimering (löpande): Justera varningströsklar, uppdatera modeller och expandera till fler komponenter.
Vanligt misstag: Att hoppa över pilotfasen för att spara tid. Piloten är kritisk för att identifiera integrationsproblem och kalibrera modellerna till lokala driftförhållanden innan full utrullning.
Slutsats
Prediktivt underhåll för spårbunden trafik är inte längre en framtidsvision, det är en beprövad metod som järnvägsoperatörer världen över redan använder för att minska förseningar, sänka kostnader och öka säkerheten. Sensorer som förhindrar tågförseningar är tillgängliga för både nya och gamla fordonsflottor, och ROI är dokumenterad hos operatörer som Deutsche Bahn, Network Rail och SNCF.
Konkreta nästa steg för järnvägsoperatörer:
- Identifiera de tre till fem komponenttyper som orsakar flest oplanerade stopp i din flotta, och börja där.
- Genomför en pilotinstallation på 10-20 fordon under 3-6 månader för att validera tekniken i din specifika driftmiljö.
- Investera i utbildning av underhållspersonal parallellt med tekniken, inte efteråt.
- Utvärdera leverantörer utifrån förmåga att integrera med ditt befintliga underhållssystem, inte bara sensorhårdvarans specifikationer.
- Sätt upp tydliga KPI:er (antal oplanerade stopp, underhållskostnad per fordonskilometer, fordonstillgänglighet) innan implementeringen för att kunna mäta ROI.
Tekniken är mogen. Den verkliga utmaningen är organisatorisk: att bygga kompetens, säkerställa datakvalitet och skapa processer som faktiskt utnyttjar de varningar systemet genererar.
FAQ
Vad är skillnaden mellan prediktivt och preventivt underhåll?
Preventivt (schemalagt) underhåll utförs vid fasta intervall oavsett komponentens tillstånd. Prediktivt underhåll baseras på faktisk mätdata och utförs när data indikerar att ett fel är nära förestående.
Vilka tågkomponenter är vanligast att övervaka med sensorer?
Hjullager, hjulprofiler, bromssystem och bogier är de vanligaste prioriteringarna eftersom de är kritiska för säkerheten och har höga reparationskostnader vid akuta fel.
Kan sensorsystem integreras med befintliga underhållssystem som SAP PM?
Ja, de flesta moderna prediktiva underhållsplattformar erbjuder API-integration med SAP PM, IBM Maximo och liknande system, men integrationsarbetet kräver tid och teknisk kompetens.
Hur hanteras cybersäkerhet för uppkopplade tågsensorer?
Uppkopplade järnvägssystem omfattas av EU:s NIS2-direktiv och järnvägsspecifika standarder (IEC 62443). Krypterad kommunikation, nätverkssegmentering och regelbundna säkerhetsrevisioner är minimikrav.
Är prediktivt underhåll lämpligt för tunnelbana och spårväg?
Ja, principerna är desamma. Tunnelbana och spårväg har ofta kortare intervaller och högre frekvens, vilket gör prediktivt underhåll ännu mer värdefullt för att undvika störningar i tät trafik.
Hur mycket data genererar ett tåg med sensorer per dag?
Ett fullutrustat tåg kan generera allt från några gigabyte till hundratals gigabyte per dag beroende på antal sensorer och samplingsfrekvens. Kantbearbetning (edge computing) används ofta för att filtrera data lokalt innan sändning.
Kräver prediktivt underhåll konstant internetuppkoppling?
Nej. Moderna system lagrar data lokalt på fordonet och synkroniserar när uppkoppling finns. Kritiska varningar kan skickas via mobilnät, men systemet fungerar även offline.
Vilka standarder gäller för prediktivt underhåll på järnväg i Sverige?
Trafikverkets tekniska krav, EN 13306 (underhållsterminologi), EN 50126 (RAMS) och EU:s driftskompatibilitetsförordningar är centrala. Kontakta Trafikverket för aktuella krav: www.trafikverket.se
Källor
- Deutsche Bahn / Siemens: „Railigent, Predictive Maintenance for Rail“, 2022
- International Union of Railways (UIC): „Predictive Maintenance in Railway Operations“, 2021
- Network Rail: „Annual Return and Performance Report“, 2022
- Trafikverket: „Årsredovisning och underhållsrapport“, 2023, http://www.trafikverket.se
- European Union Agency for Railways (ERA): „Digitalisation in Rail Maintenance“, 2021, http://www.era.europa.eu
