Smarta cykelvägar med piezoelektrisk energiutvinning är cykelbanor utrustade med material som omvandlar mekanisk kraft från cyklister till elektrisk energi. Tekniken är lovande men befinner sig fortfarande i ett tidigt experimentstadium, med pilotprojekt i Europa och Asien som visar både potential och tydliga begränsningar. Den är inte redo för storskalig utbyggnad ännu, men resultaten från 2026 pekar mot en realistisk framtid.
Viktiga slutsatser
- Piezoelektriska material genererar elektricitet när de utsätts för tryck eller vibration, till exempel från cykeltrafik.
- Energiutbytet per cyklist är litet, men vid hög trafikvolym kan summorna bli meningsfulla för lokal belysning och sensorer.
- Kostnaden för att bygga en piezoelektrisk cykelbana är avsevärt högre än för en konventionell asfaltsbana.
- Tekniken fungerar i alla väderförhållanden, inklusive vinter, men kyla kan minska effektiviteten hos vissa material.
- Pilotprojekt pågår i bland annat Frankrike, Israel och Sydkorea.
- Solcellsbelagda cykelbanor är för tillfället ett mer kostnadseffektivt alternativ för energiproduktion.
- Den största nyttan med smarta cykelvägar är inte enbart energi, utan kombinationen av energi, data och trafikstyrning.
- Hållbarheten hos piezoelektriska material i vägmiljö är fortfarande en öppen fråga som forskningen arbetar med.

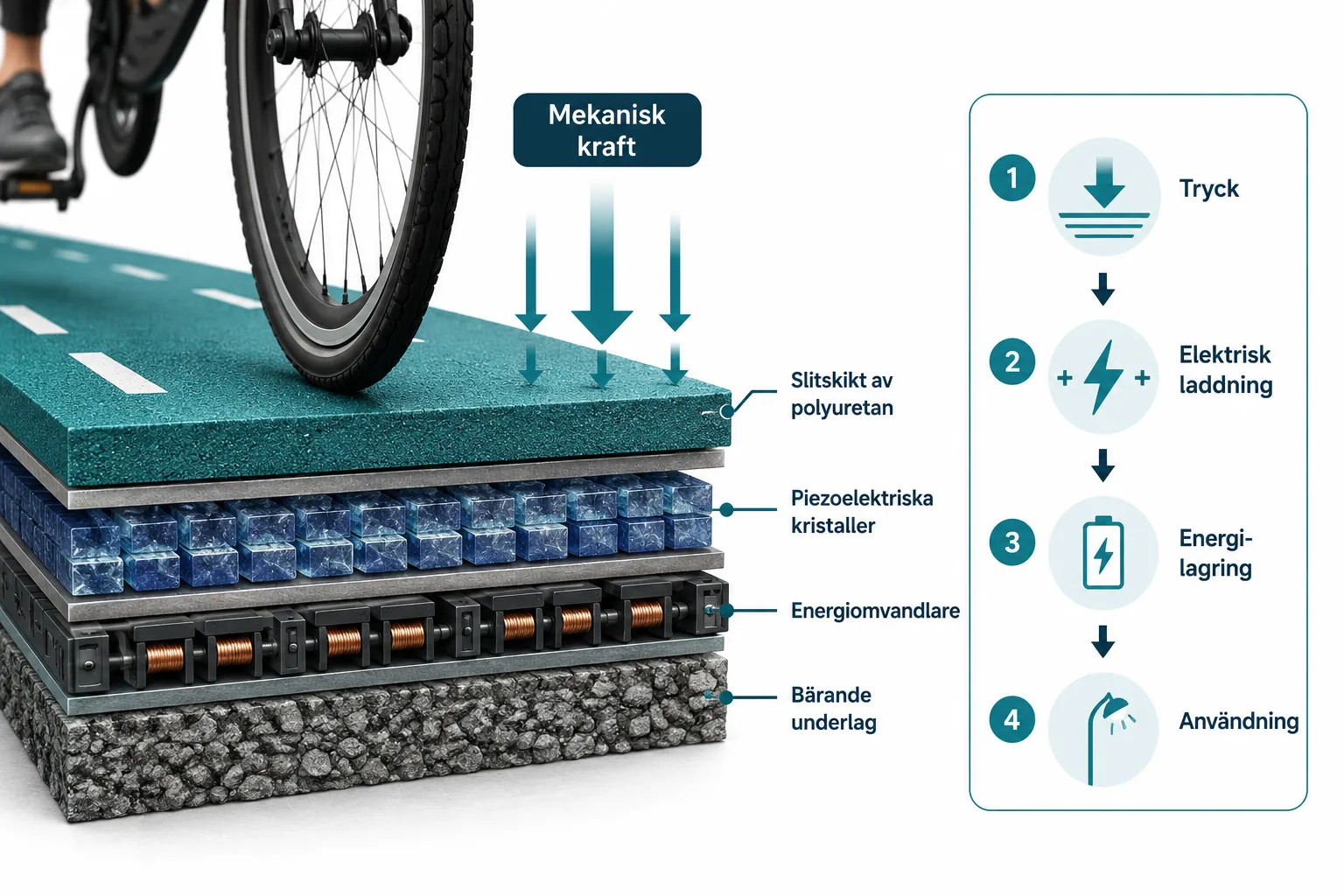

Vad är piezoelektrisk energiutvinning och hur fungerar det?
Piezoelektrisk energiutvinning bygger på en fysikalisk egenskap hos vissa material: när de utsätts för mekanisk kraft, till exempel tryck eller böjning, genererar de en elektrisk laddning. Det kallas piezoelektrisk effekt och upptäcktes av bröderna Curie redan 1880.
I praktiken fungerar det så här: piezoelektriska kristaller eller keramiska element bäddas in under ytan på en cykelbana. Varje gång ett cykelhjul rullar över ytan pressas materialet ihop, vilket skapar en spänning. Den spänningen samlas upp, omvandlas från växelström till likström via en omvandlingskrets, och lagras sedan i ett batteri eller en kondensator för senare användning.
Vanliga piezoelektriska material inkluderar:
- PZT (blybaserad zirkonattitanat) – hög effektivitet men innehåller bly, vilket är miljömässigt problematiskt.
- PVDF (polyvinylidenfluorid) – ett flexibelt polymermaterial som lämpar sig väl för vägbeläggning.
- BaTiO3 (bariumtitanat) – blyfritt alternativ med lägre effektivitet men bättre miljöprofil.
En viktig detalj: energin per enskild passage är mycket liten, ofta i storleksordningen mikrowatt till milliwatt per cyklist. Det är kombinationen av hög trafikvolym och smart energihantering som gör systemet potentiellt användbart.
Smarta cykelvägar med piezoelektrisk energiutvinning: tekniken förklarad
En smart cykelbana är mer än bara ett underlag som samlar energi. Smarta cykelvägar med piezoelektrisk energiutvinning kombinerar energiinsamling med inbyggda sensorer, dataöverföring och ibland adaptiv belysning i ett integrerat system.
Systemets komponenter brukar inkludera:
- Piezoelektriska moduler inbäddade i vägbeläggningen.
- Energiomvandlare och likriktare som stabiliserar den genererade strömmen.
- Energilagring via batterier eller superkondensatorer.
- Sensornät för att räkna cyklister, mäta hastighet och registrera vägförhållanden.
- Kommunikationsmodul (ofta LoRaWAN eller NB-IoT) för att skicka data till en central plattform.
Det är kombinationen av dessa element som motiverar begreppet „smart“. Energin används inte nödvändigtvis för att mata elnätet, utan för att driva banans egna system, till exempel LED-belysning som aktiveras vid passage eller digitala informationsskyltar.
Välj den här tekniken om: du planerar en tät stadsmiljö med hög cykeltrafikvolym, behov av lokal energiförsörjning för infrastruktur, och har budget för en längre återbetalningstid.
Hur mycket energi kan piezoelektriska cykelbanor generera?
Energimängden är liten per cyklist, men kan bli meningsfull vid hög trafik. Det är viktigt att ha realistiska förväntningar.
Baserat på publicerade pilotprojektdata (se referenslistan) kan en enskild cyklist som passerar en en meter lång piezoelektrisk sektion generera ungefär 1-5 milliwatt i genomsnitt, beroende på cyklistens vikt, hastighet och materialets effektivitet. Det är en uppskattning baserad på laboratorieförhållanden och tidiga fältresultat.
För att sätta det i perspektiv:
| Scenario | Uppskattad energi per dag |
|---|---|
| 100 cyklister/dag, 50 m bana | 0,5-2,5 Wh |
| 1 000 cyklister/dag, 100 m bana | 10-50 Wh |
| 5 000 cyklister/dag, 200 m bana | 100-500 Wh |
En vanlig LED-gatulampa förbrukar ungefär 30-50 Wh per natt. Det innebär att en vältrafikerad sträcka på 200 meter med 5 000 dagliga cyklister teoretiskt kan försörja några gatulampor. Men det är under gynnsamma förhållanden och med hög systemverkningsgrad.
Vanligt misstag: att räkna med toppeffekt från laboratoriet och extrapolera det direkt till verkligheten. Verklig effektivitet är ofta 30-60 procent lägre på grund av värmeförluster, kabelförluster och materialdegradation.
Piezoelektriska cykelbanor jämfört med solcellsbelagd cykelinfrastruktur
Solcellsbelagda cykelbanor, som det franska projektet Wattway, och piezoelektriska banor är de två mest omtalade alternativen för energiproducerande cykelinfrastruktur. De skiljer sig fundamentalt i hur de samlar energi.
Piezoelektrisk teknik:
- Kräver mekanisk kraft (trafik) för att fungera.
- Fungerar dygnet runt, oberoende av solljus.
- Lägre energiutbyte per ytenhet.
- Mer kompatibel med täta stadsmiljöer med skuggning.
Solcellsbelagda banor:
- Kräver solljus och fungerar sämre i molnigt klimat eller under träd.
- Högre energiutbyte per ytenhet under goda förhållanden.
- Wattway-projektet i Normandie visade att verklig produktion var avsevärt lägre än beräknat, delvis på grund av smuts och slitage (Ademe, 2019).
- Ytans hållbarhet under tunga fordon har visat sig vara en utmaning.
Välj piezoelektrisk teknik om: platsen har hög trafikvolym, begränsad solinstrålning eller kräver kontinuerlig energiproduktion oavsett tid på dygnet.
Välj solcellsteknik om: platsen har hög solinstrålning, låg skuggning och du prioriterar energivolym framför drifttid.
Var testas smarta cykelbanor med piezoelektrisk energiutvinning?
Smarta cykelvägar med piezoelektrisk energiutvinning testas i dag på ett fåtal platser globalt, med de mest dokumenterade projekten i Europa och Asien.
Kända pilotprojekt och experiment:
- Israel (Innowattech): Ett av de tidigaste projekten, som testade piezoelektriska generatorer inbäddade i vägbeläggning för biltrafik, med tillämpningar som sedan utforskades för cyklar.
- Frankrike: Flera kommuner har experimenterat med energiproducerande cykelinfrastruktur, delvis inspirerade av Wattway-projektet.
- Sydkorea: Forskargrupper vid Seoul National University har publicerat studier om piezoelektriska beläggningar för gångvägar och cykelbanor.
- Storbritannien: Pavegen, ett brittiskt företag, har installerat piezoelektriska plattor i gångstråk och idrottsanläggningar, med teknik som är överförbar till cykelbanor.
I Sverige pågår forskning vid bland annat KTH och Chalmers om energiutvinning från infrastruktur, men inga storskaliga offentliga pilotprojekt för cykelbanor specifikt är dokumenterade per 2026.
Vad kostar det att bygga en piezoelektrisk cykelbana?
Kostnaden är avsevärt högre än för en konventionell cykelbana, och det är den enskilt största barriären för utbyggnad.
En konventionell asfalterad cykelbana kostar i Sverige uppskattningsvis 500-1 500 kronor per löpmeter beroende på underarbete, bredd och plats. En piezoelektrisk cykelbana med fullständig systemintegration (moduler, elektronik, lagring, sensorer) uppskattas kosta 5-20 gånger mer per löpmeter, baserat på publicerade pilotprojektkostnader från Europa.
Det innebär att en 100 meter lång smart cykelbana kan kosta mellan 500 000 och 3 000 000 kronor, beroende på specifikation. Återbetalningstiden baserat på energiproduktion ensam är i de flesta fall inte ekonomiskt försvarbar med nuvarande teknik.
Det som kan motivera investeringen:
- Värdet av insamlad trafikdata för stadsplanering.
- Minskade driftskostnader för belysning och sensorer längs banan.
- Demonstrationsvärde och EU-finansiering för innovationsprojekt.
- Kombinerade system där energi är en biprodukt snarare än huvudsyftet.
Fungerar piezoelektriska cykelbanor i verkliga förhållanden?
Resultaten från verkliga installationer är blandade. Tekniken fungerar principiellt, men prestandan i fält är konsekvent lägre än laboratorieresultat.
Utmaningar som dokumenterats i verkliga projekt:
- Variabel trafikvolym: Energiproduktionen är direkt beroende av hur många cyklister som använder banan, vilket varierar kraftigt med säsong och väder.
- Materialdegradation: Piezoelektriska material kan spricka eller förlora effektivitet under upprepat mekaniskt tryck och temperaturväxlingar.
- Systemförluster: Omvandling, lagring och distribution innebär energiförluster som kan reducera nettoutbytet med 40-70 procent.
- Underhållskostnader: Inbyggd elektronik i vägbeläggning är svår och dyr att underhålla eller ersätta.
Det är inte fel att säga att tekniken fungerar, men det är viktigt att skilja på „fungerar i ett laboratorium“ och „fungerar kostnadseffektivt i en kommunal driftsmiljö under 20 år“.
Vad händer med en piezoelektrisk cykelbana på vintern?
Kyla och snö påverkar systemet, men är inte nödvändigtvis ett dealbreaker för nordiska förhållanden.
Specifika vintereffekter:
- Lägre cykeltrafikvolym minskar energiproduktionen direkt.
- Kyla reducerar effektiviteten hos vissa piezoelektriska material, särskilt polymerer som PVDF, vars piezoelektriska konstant sjunker vid låga temperaturer.
- Frysning och töcken kan påverka tätningar och kopplingar om installationen inte är korrekt utförd.
- Snöröjning med plogfordon kan skada ytmoduler om de inte är konstruerade för mekanisk belastning från tunga fordon.
PZT-keramik är generellt mer temperaturstabil än PVDF-polymer, men innehåller bly. Forskning pågår kring blyfria keramiska alternativ med god temperaturstabilitet.
Slutsats för nordiska förhållanden: Tekniken kräver specifik anpassning för vinterklimat, inklusive robustare inkapslingar och material med god lågtemperaturprestanda. Det är möjligt men ökar kostnaden ytterligare.
Kan piezoelektrisk energi från cyklar driva gatubelysning?
Ja, under rätt förutsättningar. Det är faktiskt ett av de mest realistiska användningsfallen för tekniken i dag.
En LED-gatulampa på 30 watt som lyser 6 timmar per natt förbrukar 180 Wh. För att täcka det med piezoelektrisk energi från cyklar behöver banan generera minst 180 Wh per dag, vilket kräver en hög trafikvolym och en tillräckligt lång instrumenterad sträcka.
Mer realistiskt är ett system där piezoelektrisk energi kompletterar annan energikälla, till exempel solceller eller elnätet, och aktiverar belysning adaptivt baserat på närvaro. Sensorer i banan detekterar en cyklist och tänder lamporna längs den kommande sträckan, vilket minskar total energiförbrukning med 40-70 procent jämfört med kontinuerlig belysning.
Det är i den kombinerade modellen, energiinsamling plus smart styrning, som tekniken visar sin starkaste potential.
Vem har mest nytta av smart cykelinfrastruktur?
Smarta cykelvägar med piezoelektrisk energiutvinning är inte för alla kommuner. Nyttan är störst under specifika förutsättningar.
Störst nytta för:
- Täta stadsmiljöer med dokumenterat hög cykeltrafikvolym (över 2 000 cyklister per dag på en sträcka).
- Kommuner med ambitiösa klimat- och hållbarhetsmål som söker demonstrationsprojekt.
- Platser utan enkel tillgång till elnät, till exempel cykelbanor i parker eller naturreservat.
- Forskningsinstitutioner och testbäddar för ny infrastrukturteknik.
Mindre lämpat för:
- Glesbygdskommuner med låg cykeltrafikvolym.
- Kommuner med begränsad teknisk kapacitet för underhåll av avancerade system.
- Projekt där ekonomisk återbetalningstid är det primära kravet.
Vanliga problem med piezoelektrisk energiutvinning på vägar
Flera återkommande tekniska och praktiska problem dyker upp i litteraturen och från pilotprojekt.
- Impedansmismatch: Den elektriska impedansen hos piezoelektriska element matchar sällan lastens impedans optimalt, vilket minskar energiöverföringen.
- Låg effekttäthet: Energin per ytenhet är låg jämfört med solceller under goda förhållanden.
- Mekanisk utmattning: Upprepat tryck leder till mikro-sprickor i keramiska material över tid.
- Korrosion av kontakter: Fukt och salt från vinterväghållning kan korrodera elektriska anslutningar.
- Datahantering: Sensorsystemen genererar stora datamängder som kräver infrastruktur för lagring och analys.
- Standardisering saknas: Det finns ännu inga etablerade standarder för hur piezoelektriska vägmoduler ska testas, certifieras eller underhållas.
Hur hållbara är piezoelektriska material i cykelbanor?
Hållbarheten är en av de mest kritiska och fortfarande olösta frågorna. Konventionell asfalt har en livslängd på 15-25 år under normala förhållanden. Piezoelektriska moduler i vägmiljö har ännu inte testats under sådana tidsperioder i full skala.
Laboratorietester indikerar att PZT-keramik kan klara miljontals belastningscykler, men verkliga installationer utsätts för kombinerade påfrestningar: termisk expansion, fukt, kemikalier och ojämn belastning som är svåra att simulera i laboratoriet.
Pavegen rapporterar att deras plattor är designade för en livslängd på 5 år i intensiv användning (Pavegen, 2022). Det är kortare än konventionell väginfrastruktur och innebär högre livscykelkostnader.
Forskning vid bland annat University of California och Nanyang Technological University i Singapore arbetar med nanokompositmaterial som kombinerar bättre mekanisk hållbarhet med bibehållen piezoelektrisk effektivitet.
Framtiden för smarta cykelbanor och hållbar cykling
Smarta cykelvägar med piezoelektrisk energiutvinning befinner sig vid en intressant brytpunkt 2026. Tekniken är bevisad i princip, men inte ännu ekonomiskt konkurrenskraftig som fristående energilösning.
Det som driver utvecklingen framåt:
- Fallande materialkostnader för piezoelektriska polymerer och blyfria keramiker.
- Integration med IoT-plattformar som gör sensordata mer värdefull och motiverar investeringen.
- EU:s finansiering av grön infrastruktur och smarta städer, som ger kommuner möjlighet att testa tekniken utan full kommersiell riskexponering.
- Kombinerade system där piezoelektrisk energi är en av flera energikällor i ett mikronät längs en cykelbana.
Min bedömning, baserad på den forskning och de pilotprojekt som finns dokumenterade, är att tekniken inom 5-10 år kan nå en punkt där den är ekonomiskt försvarbar för specifika tillämpningar i högtrafikkerade stadsmiljöer, förutsatt att materialkostnaderna fortsätter falla och hållbarhetsproblemen löses.
Vanliga frågor
Vad är piezoelektrisk effekt?
Det är förmågan hos vissa material att generera elektrisk laddning när de utsätts för mekanisk kraft, till exempel tryck eller böjning. Effekten är reversibel: materialet kan också deformeras mekaniskt när det utsätts för elektrisk spänning.
Kan vanliga cyklar generera tillräckligt med energi?
En enskild cyklist genererar mycket lite energi per passage, i storleksordningen milliwatt. Det krävs hög trafikvolym, ofta tusentals cyklister per dag, för att systemet ska producera meningsfulla energimängder.
Är tekniken tillgänglig för svenska kommuner i dag?
Tekniken existerar och kan köpas från leverantörer som Pavegen, men det finns inga dokumenterade storskaliga kommunala installationer i Sverige per 2026. Forskning pågår vid svenska tekniska högskolor.
Hur länge håller en piezoelektrisk cykelbana?
Det är oklart för fullskaliga installationer. Laboratorietester är lovande, men verkliga installationer har ännu inte testats under 15-20 år. Nuvarande estimat från leverantörer ligger på 5-10 år för modulerna.
Är piezoelektriska cykelbanor miljövänliga?
Det beror på materialet. PZT innehåller bly och är problematiskt ur miljösynpunkt. Blyfria alternativ som BaTiO3 och PVDF har bättre miljöprofil men lägre effektivitet. Hela livscykelanalysen, inklusive tillverkning och avfallshantering, behöver vägas in.
Kan tekniken kombineras med solceller?
Ja, och det är faktiskt en av de mest lovande inriktningarna. En hybridbana med solceller på räcken och tak kombinerat med piezoelektriska sensorer i underlaget kan ge både högre energiproduktion och värdefull trafikdata.
Vad kostar det att underhålla en smart cykelbana?
Underhållskostnaderna är högre än för konventionell asfalt, eftersom elektronik och moduler kan behöva bytas. Exakta siffror varierar kraftigt med systemdesign och installation.
Finns det standarder för piezoelektrisk väginfrastruktur?
Nej, det saknas etablerade internationella standarder per 2026. Det är en av de faktorer som bromsar bredare adoption.
Slutsats
Smarta cykelvägar med piezoelektrisk energiutvinning representerar ett genuint intressant experiment i skärningspunkten mellan hållbar energi, urban mobilitet och smart infrastruktur. Tekniken fungerar, men är inte ännu redo för storskalig kommunal utbyggnad baserat på energiproduktion ensam.
Konkreta nästa steg för beslutsfattare och planerare:
- Följ pilotprojekten i Frankrike, Israel och Sydkorea noga och begär tillgång till oberoende utvärderingsrapporter, inte enbart leverantörernas egna siffror.
- Räkna på det totala systemvärdet, inte bara energin. Trafikdata, adaptiv belysning och reducerade driftskostnader kan tillsammans motivera en investering som ren energiproduktion inte kan.
- Prioritera blyfria material i upphandlingar för att undvika framtida miljöproblem och regulatoriska krav.
- Sök EU-finansiering via Horizon Europe eller Interreg för demonstrationsprojekt, vilket minskar kommunens ekonomiska risk.
- Kräv livscykelanalys från leverantörer, inklusive underhållskostnader och modulernas förväntade livslängd under nordiska förhållanden.
Tekniken är inte en mirakellosning, men den är ett seriöst bidrag till framtidens smarta stadsinfrastruktur. Kommuner som investerar i kunskap och begränsade pilotprojekt nu positionerar sig väl för den bredare utrullning som sannolikt kommer inom det kommande decenniet.
Källor
- Ademe (2019). Évaluation de la route solaire Wattway. Agence de la transition écologique. https://www.ademe.fr
- Curie, J. & Curie, P. (1880). Développement par compression de l’électricité polaire dans les cristaux hémièdres à faces inclinées. Bulletin de la Société Minéralogique de France.
- Innowattech (2011). Piezoelectric Road Energy Harvester. Technical Overview. https://www.innowattech.co.il
- Pavegen (2022). Product Specifications and Durability Report. Pavegen Systems Ltd. https://www.pavegen.com
- Roshani, H., et al. (2021). „Piezoelectric energy harvesting from roadways: A review.“ Energy Reports, 7, 3081-3092.
- Wang, Z.L. & Song, J. (2006). „Piezoelectric Nanogenerators Based on Zinc Oxide Nanowire Arrays.“ Science, 312(5771), 242-246.
